Wassererwärmung
Viele Schwimmbadbesitzer haben den Wunsch, in warmen Wasser zu baden. Ob ›warm‹ nun 21 oder 28°C heißt, ist individuell
unterschiedlich. Welche Möglichkeiten gibt es, um dies zu erreichen?

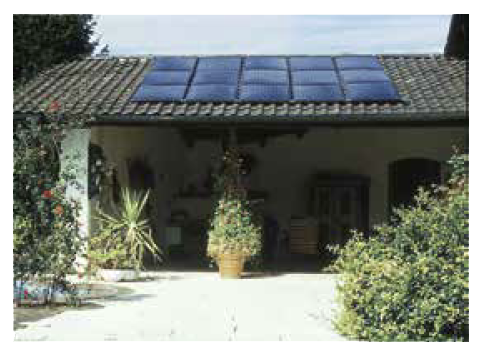

Solarabsorber
Verlängern Sie die Badesaison, indem Sie die Sonne anzapfen! Ohne zu-
sätzlichen Energieaufwand erreichen Sie durch die Montage einer Solar-
anlage innerhalb kurzer Zeit eine deutliche Erwärmung Ihres Schwimm-
badwassers. Die Solarabsorber werden in die Rücklaufleitung (zwischen
Sandfilteranlage und Einlaufdüse) integriert.
Wärmetauscher
Wollen Sie von der Sonne unabhängig sein, dann wählen Sie einen Wär-
metauscher, der an die vorhandene Hausheizung angeschlossen wird.
Das Heizungswasser fließt auf der einen Seite durch eine Spirale, das
Schwimmbadwasser fließt um diese Spirale herum und erwärmt sich. Die
Temperatur wird elektronisch gemessen und der Tauscher schaltet sich
automatisch ab, wenn die gewünschte Temperatur erreicht ist.

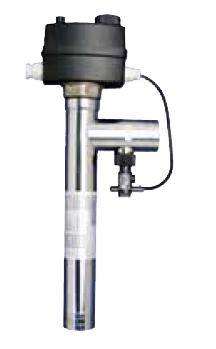

Elektroheizer
Eine Alternative zur Beheizung von sehr kleinen Schwimmbecken oder
Whirlpools etc. Nur dann zu empfehlen, wenn es keine andere Lösung
gibt.

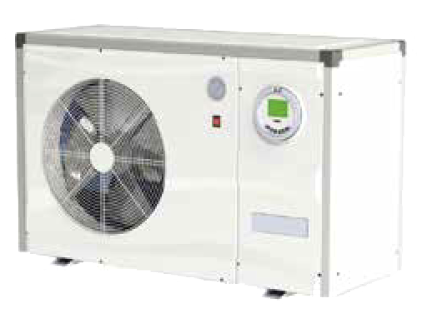

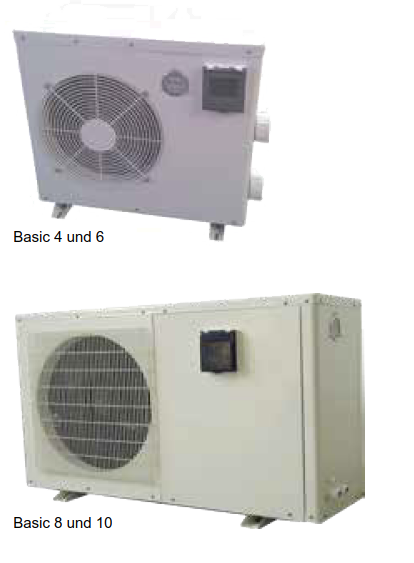

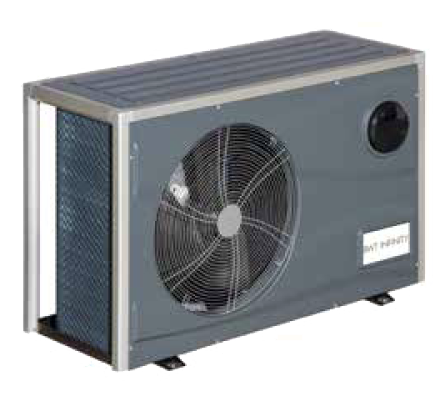

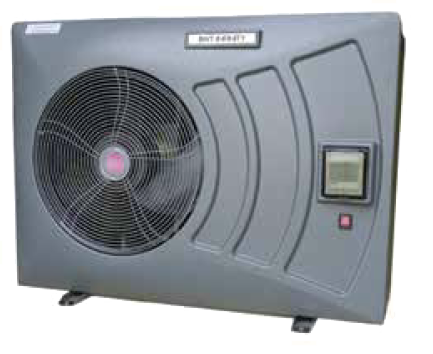

Mit einer Wärmepumpe verlängern Sie Ihre Badesaison
ganz entscheidend.
Sie sind eine echte Alternative zu Elektrowärmetauschern und sind in den
Betriebskosten wesentlich günstiger. Gegenüber dem Gebrauch von So-
larsystemen haben Sie den Vorteil, nicht auf die Sonne angewiesen
zu sein. Eine Kombination aus Solarabsorbern und einer Wärmepumpe
ist natürlich jederzeit möglich.
Erwärmen Sie das Schwimmbadwas-
ser mit Solartechnik zum Nulltarif
Details zur Anforderung an die Sandfilteranlage (Filterleistung in m³/h, er-
zielbare Wegstrecke und Höhendifferenz) erhalten Sie von Ihrem hobby
pool-Fachhändler.
Dimensionierung: In Mitteleuropa sollte die Solarabsorberfläche 1:1 der
Beckenoberfläche entsprechen. Wird das Becken mit einer Abdeckung
gegen Wärmeverlust geschützt, reduziert sich die Absorberfläche auf 60
Prozent der Beckenoberfläche. Aus der nachstehenden Tabelle können
Sie entnehmen, welche Absorberfläche für Ihr Becken benötigt wird. Soll-
te die Fläche des gewählten Solarabsorbersets nicht ausreichend sein,
werden die Sets jeweils mit einem Ergänzungsmodul erweitert, um die
abgelesene/errechnete Fläche zu erzielen.
Soladur 2er-Sets
|
erzielte Absorberfläche |
Länge |
Zubehör inklusive |
Art. Nr. |
UVP* € |
|
4,80 m² |
2 m |
2x Solarbsorber 2 m x 1,20 m, + Systemzubehör |
B 401.110.100 |
529,00 € |
|
7,20 m² |
3 m |
2x Solarbsorber 3 m x 1,20 m, + Systemzubehör |
B 401.110.101 |
639,00 € |
|
9,60 m² |
4 m |
2x Solarbsorber 4 m x 1,20 m, + Systemzubehör |
B 401.110.102 |
729,00 € |
|
12,00 m² |
5 m |
2x Solarbsorber 5 m x 1,20 m, + Systemzubehör |
B 401.110.103 |
799,00 € |
|
14,40 m² |
6 m |
2x Solarbsorber 6 m x 1,20 m, + Systemzubehör |
B 401.110.104 |
889,00 € |
|
16,80 m² |
7 m |
2x Solarbsorber 7 m x 1,20 m, + Systemzubehör |
B 401.110.105 |
999,00 € |

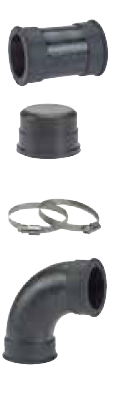

Lieferumfang Soladur-Set:
- Soladur-S Absorber
- Verbindungsmuffen
- Verschlusskappen
- Schlauchklemmen
- Bogen 90°
Ergänzungsmodule
|
erzielte Absorberfläche |
Länge |
Zubehör inklusive |
Art. Nr. |
UVP* € |
|
2,40 m² |
2 m |
1x Solarbsorber 2 m x 1,20 m, + Systemzubehör |
B 401.110.110 |
249,95 € |
|
3,60 m² |
3 m |
1x Solarbsorber 3 m x 1,20 m, + Systemzubehör |
B 401.110.111 |
309,95 € |
|
4,80 m² |
4 m |
1x Solarbsorber 4 m x 1,20 m, + Systemzubehör |
B 401.110.112 |
359,95 € |
|
6,00 m² |
5 m |
1x Solarbsorber 5 m x 1,20 m, + Systemzubehör |
B 401.110.113 |
399,95 € |
|
7,20 m² |
6 m |
1x Solarbsorber 6 m x 1,20 m, + Systemzubehör |
B 401.110.114 |
439,95 € |
|
8,40 m² |
7 m |
1x Solarbsorber 7 m x 1,20 m, + Systemzubehör |
B 401.110.115 |
499,95 € |
Lieferumfang Ergänzungsmodule:
- Soladur-S Absorber
- Verbindungsmuffen
- Schlauchklemmen
Elektronische Solarsteuerung
|
|
Art. Nr. |
UVP* € |
|
für Solarabsorber, mit Temperaturfühler, elektrischer Ventilumstellung 24 V, steckerfertig montiert, Betriebsspannung 230 V, mit 2-Wege-Kugelhahn und T-Stück |
S 503.010.412 |
659,00 € |
Durch die Montage einer Solaranlage können Sie
die Betriebskosten deutlich reduzieren und die
Schwimmbadsaison verlängern. Die Absorber ver-
fügen über einen geringen Widerstand und wandeln
die Sonnenenergie innerhalb kurzer Zeit in Wärme
um. Die Wassertemperatur wird sich um ca. 3°- 5°C
erhöhen.

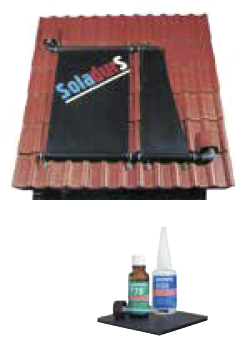

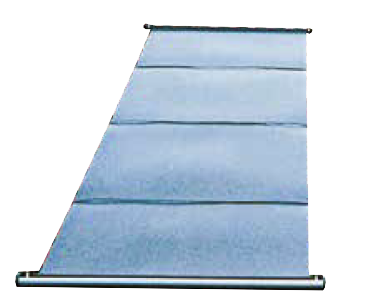

Soladur-S-Solarabsorber
Soladur Solarabsorber aus Polypropylen, mit Vor- und Rücklaufrohr, Ø 50 mm
|
Technische Daten |
200 |
300 |
400 |
500 |
600 |
700 |
|
Länge (mm) |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
|
Breite (mm) |
1200 |
1200 |
1200 |
1200 |
1200 |
1200 |
|
Dicke (mm |
5 |
5 |
5 |
5 |
5 |
5 |
|
Fläche (m²) |
2,4 |
3,6 |
4,8 |
6,0 |
7,2 |
8,4 |
|
Gewicht leer (kg) |
8,0 |
10,5 |
13,0 |
15,5 |
18,0 |
20,5 |
|
Gewicht gefüllt (kg) |
17 |
22 |
27 |
32 |
37 |
42 |
|
max. Betriebsdruck (bar) |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
1,0 |
|
Druchflussmenge (l/m²/h) |
100 |
100 |
100 |
100 |
100 |
100 |
|
Fördermenge (l/m) |
240 |
360 |
480 |
600 |
720 |
840 |
|
Stillstandstemperatur |
80°C |
80°C |
80°C |
80°C |
80°C |
80°C |
|
Durchflusswiderstand (m) bei 100 l/m²/h |
0,010 |
0,015 |
0,025 |
0,04 |
0,06 |
0,09 |
Soladur S
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
2,00 x 1,20 m |
B 401.110.005 |
229,95 € |
|
3,00 x 1,20 m |
B 401.110.006 |
289,95 € |
|
4,00 x 1,20 m |
B 401.110.007 |
339,95 € |
|
5,00 x 1,20 m |
B 401.110.008 |
379,95 € |
|
6,00 x 1,20 m |
B 401.110.009 |
429,95 € |
|
7,00 x 1,20 m |
B 401.110.010 |
499,95 € |
|
Reparatur-Set: besteht aus: Spezial Kleber 20 g, Primer 10 g, Referenzstück 10x10 cm |
G 401.110.070 |
99,95 € |

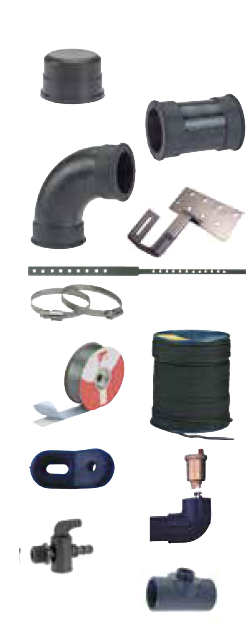

Zubehör Soladur
Verbindungsmaterial aus EPDM-Kautschuk mit Gewebeeinlage, Ø 50 mm
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
Verschlusskappe |
B 440.065.241 |
5,95 € |
|
Verbindungsmuffe für Typ S Verbindungsmaterial aus EPDM- Kautschuk mit Gewebeeinlage, Ø 50 mm |
B 440.065.246 |
13,95 € |
|
Bogen 90 Grad |
B 440.065.243 |
16,95 € |
|
Dachhalter aus Edelstahl V2A zur Befestigung an Dachsparren,für Ziegeldächer |
G 401.110.020 |
14,95 € |
|
Universal-Befestigungslasche Für alle Dachziegel geeignet, V2A, Länge 700 mm, Breite 18/12 mm |
G 401.110.025 |
14,95 € |
|
Schlauchklemme 50-70 mm aus C7 W2 |
F 991.413.211 |
3,35 € |
|
Lochband zur Befestigung von Absorbern. Länge 10 m |
G 608.060.005 |
59,95 € |
|
Doppelseitiges Spezialklebeband zum Anbringen des Isolierschaums am Absorber. Rolle 50 m x 50 mm |
B 993.110.001 |
39,95 € |
|
Perlonseil schwarz, Ø 5 mm (Preis pro lfm.) |
B 991.413.201 |
0,95 € |
|
Kunststofföse zum Abspannen des Absorbers mit Perlonseil |
B 502.010.050 |
1,50 € |
|
Schnellentlüfter-Set, bestehend aus 1 x Schnellentlüfter ¾“ AG, 1 x Reduzierung Ø 50 mm x ¾“ IG, 1 x Bogen 90 Grad, 2 x Schlauchklemme 50-70 mm |
B 502.010.041 |
77,95 € |
|
Schnellentlüfter ¾“ AG, Messing, einzeln |
A 502.010.040 |
35,95 € |
|
Entleerungshahn Kunststoff, ¾“ AG |
B 502.010.048 |
8,95 € |
|
Reduzierung Ø 50 mm x ¾“ IG |
B 502.010.049 |
6,50 € |
|
PVC T-Stück 50 mm x ½“ IG |
F 531.000.010 |
6,95 € |
|
Kanteneinfaßband (Rolle a 20 m) |
S 401.110.060 |
99,95 € |

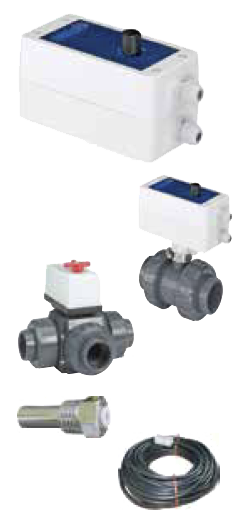

Solarsteuerungen
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
Temperaturregler SC230 Pro Solar-Temperaturdifferenzregelung zum direkten Anschluss einer Pumpe 230 V bzw. eines Motorventils inkl. Wasserfühler |
G 540.201.879 |
289,95 € |
|
Solarsteuerung SC Compact Solarsteuerung 230 V AC (Nicht zur Montage im Freien geeignet – IP40 –!) mit Temperaturdifferenzregelung zum Betrieb der Absorberanlage im Bypass zur Filteranlage, integriert in einen motorisch betriebenen 2-Wege-Kugelhahn aus PVC/U, inkl. Wasserfühler und Solarfühler Ø 50 mm Ø 63 mm (Bestellartikel) |
G 509.000.060 G 509.000.061 |
509,00 € 519,00 € |
|
3-Wege-Stellantrieb Ø 50 mm 230 V Solar |
G 401.210.003 |
479,95 € |
|
3-Wege-Stellantrieb Ø 63 mm 230 V Solar |
G 502.010.065 |
579,00 € |
|
2-Wege-Stellantrieb 230V Ø 50 mm V Ø 50 mm |
G 502.010.060 G 502.010.061 |
329,95 € 319,95 € |
|
Tauchhülse verchromt 1/2“, Tauchtiefe: 30 mm |
G 502.010.013 |
25,95 € |
|
Solar-Anlegefühler mit 10 m Kabel zur Messung der Solaranlagentemperatur |
G 540.201.905 |
33,95 € |

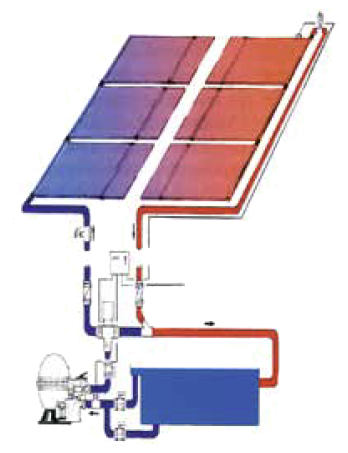

Komplettanlage
bestehend aus: Absorber inkl. Verbindungsschläuche, Entlüf-
tung und Entleerung jeweils mit T-Stück.
Kleber, Fallstrombremse, T-Stück zum Anschluss an den Filter-
kreislauf, 3-Wege-Motorventil 230 V, Solarsteuerung So-Pool
(ohne Verrohrung und Dachbefestigung).
Bitte bei Bestellung Dachfläche und Typ des Absorbers
angeben.
Solarabsorber-Sets
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
9 Absorber bis 18 m² Wasseroberfläche |
G 530.501.110 |
2.199,00 € |
|
12 Absorber bis 24 m² Wasseroberfläche |
G 530.501.120 |
2.669,00 € |
|
16 Absorber bis 32 m² Wasseroberfläche |
G 530.501.130 |
3.249,00 € |
|
20 Absorber bis 40 m² Wasseroberfläche |
G 530.501.140 |
3.819,00 € |
|
24 Absorber bis 48 m² Wasseroberfläche |
G 530.501.150 |
4.379,00 € |
|
28 Absorber bis 56 m² Wasseroberfläche Frachtkosten werden nach Aufwand berechnet |
G 530.501.160 |
5.459,00 € |
Solarabsorber aus HDPE für die solare Beheizung des
Schwimmbadwassers. Vorteile:
- geringer Druckverlust ca. 0,003 bar bei 200 l/h/m²
- Durchflussmenge: 150 - 50 l/m²/h
- Gewicht: ca. 6 kg/m² - Wasserinhalt 6 l/m²
- Prüfdruck: 4,5 bar bei NT
- Betriebsdruck: bis 1,2 bar bei 40 °C
- Wirkungsgrad: bis ca. 85% - Leistung: 0,85 kW/h/m²
- durchschnittlicher Rechenwert: 0,5 - 0,6 kW/h/m²
- Leerlauftest: temperaturbeständig von -50 °C bis +115 °C
- absolut frostsicher
- vollflächig begehbar

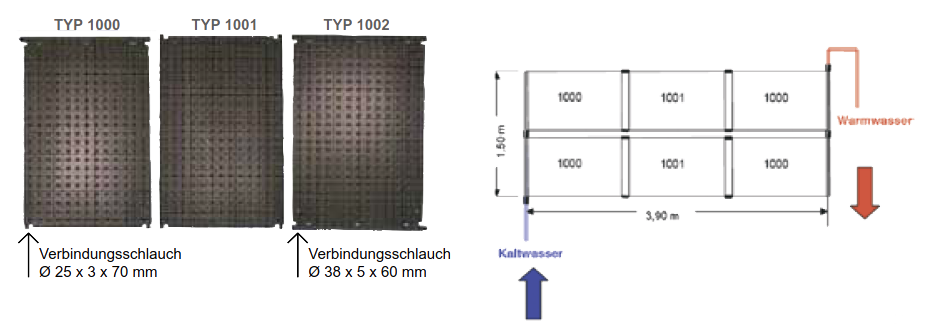

OKU Absorber
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
mit integriertem Sammelrohr (Typ 1000) Ø 40 mm und 2 Anschlussstutzen Ø 25 mm, 1,32 x 0,82 m (1,08 m²) |
G 530.501.010 |
134,95 € |
|
mit 4 Anschlussstutzen (Typ 1001) Ø 25 mm, 1,28 x 0,82 m (1,05 m²) |
G 530.501.020 |
134,95 € |
|
mit integriertem Sammelrohr (Typ 1002) Ø 40 mm beidseitig, 1,36 x 0,82 m (1,12 m²) |
G 530.501.030 |
134,95 € |

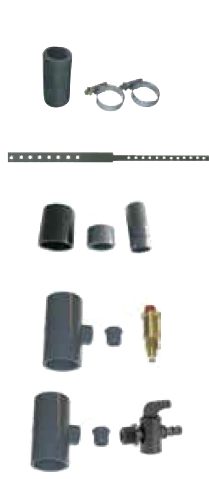

Zubehör
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
Verbindungsschlauch Ø 38 x 5 x 60 mm inkl. 2 Edelstahlschlauchschellen |
G 530.501.040 |
5,75 € |
|
Verbindungsschlauch Ø 25 x 3 x 70 mm inkl. 2 Edelstahlschlauchschellen |
G 530.501.050 |
5,25 € |
|
Universal-Befestigungslasche Für alle Dachziegel geeignet, V2A, Länge 700 mm, Breite 18/12 mm |
G 401.110.025 |
14,95 € |
|
Anschluss-Set für PVC bestehend aus 2x Schlauchtülle, 2x Muffe und 2x kurze Reduktion Anschluss-Set für PVC-Verrohrung D 40 Anschluss-Set für PVC-Verrohrung D 50 Anschluss-Set für PVC-Verrohrung D 63 |
A 530.501.360 A 530.501.361 A 530.501.362 |
13,35 € 20,95 € 21,50 € |
|
Entlüftungs-Set bestehend aus 1x Reduktion-T-Stück, 1x Reduktion 25 x 3/8“ und 1x Entlüfter Entlüftungs-Set für PVC-Verrohrung D 40 Entlüftungs-Set für PVC-Verrohrung D 50 Entlüftungs-Set für PVC-Verrohrung D 63 |
A 530.501.370 A 530.501.371 A 530.501.372 |
23,95 € 25,95 € 37,95 € |
|
Entleerungs-Set bestehend aus 1x Reduktion-T-Stück, 1 x Reduktion 25 x ½“ und 1x Entleerungshahn Entleerungs-Set für PVC-Verrohrung D 40 Entleerungs-Set für PVC-Verrohrung D 50 Entleerungs-Set für PVC-Verrohrung D 63 |
A 530.501.380 A 530.501.381 A 530.501.382 |
20,50 € 22,95 € 27,95 € |

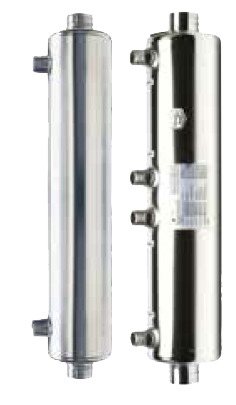

Wärmetauscher

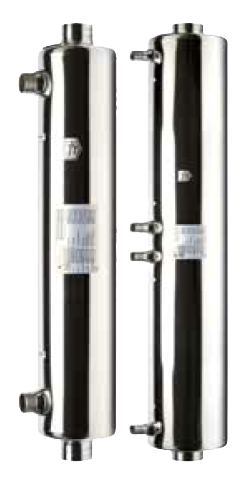

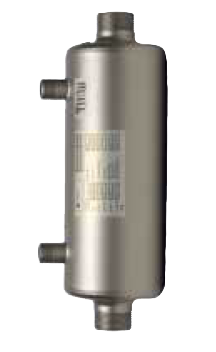

Wärmetauscher aus Edelstahl
Zur Erwärmung des Schwimmbadwassers durch Anschluss an ein zentrales Heizungssystem.
Material: V4A, gebeizt und poliert,
Betriebsdruck: Heizungsseitig 10 bar, Badewasserseitig 3 bar
Bauart: Außenmantel mit eingeschweißter Rohrschlange
und Tauchhülse zur Aufnahme des Temperaturfühlers.
Interne eingebaute Wasserumleitung zur optimalen Erwärmung
des Badewassers.
Beheizung: Die Beheizung des Wärmetauschers erfolgt ja nach Typ über ein
Zentral- oder Niedertemperaturheizsystem. Heizleistung in kW bei
90° Vorlauftemperatur.
|
Bezeichnung |
Wasser |
Heizung |
Art. Nr. |
UVP* € |
|
HWT 35, 42 kW Edelstahl V4A |
1 ½“ IG |
¾“ AG |
D 502.010.091 |
429,95 € |
|
HWT 65, 76 kW Edelstahl V4A |
1 ½“ IG |
1“ AG |
D 502.010.092 |
779,00 € |
|
HWT 93, 105 kW Edelstahl V4A |
2“ IG |
1“ AG |
D 540.400.150 |
1.099,00 € |
|
HWT 122, 146 kW Edelstahl V4A |
2“ IG |
1“ AG |
D 540.400.151 |
1.599,00 € |
|
HWT 182, 210 kW Edelstahl V4A |
2“ IG |
1“ AG |
D 540.400.152 |
1.799,00 € |
|
Bezeichnung |
Wasser |
Heizung |
Art. Nr. |
UVP* € |
|
NWT 18 Edelstahl V4A Leistung 23 kW bei 50-40°C |
1 ½“ IG |
1“AG |
D 540.400.330 |
759,00 € |
|
NWT 35 Edelstahl V4A Leistung 42 kW bei 50-40°C |
1 ½“ IG |
1“ AG |
D 540.400.331 |
1.319,00 € |
|
SHWT 9/35 Edelstahl V4A Leistung 18 kW bei 50°C, 42 kW bei 90 ° C |
1 ½“ IG |
¾“AG |
D 540.400.332 |
849,00 € |
|
SHWT 18/35 Edelstahl V4A Leistung 29 kW bei 50°C, 42 kW bei 90 ° C |
1 ½“ IG |
¾“AG |
D 540.400.333 |
1.149,00 € |
Wärmetauscher aus Titan
Zur Erwärmung des Schwimmbadwassers durch Anschluss an ein zentrales Heizungssystem.
Material:
Titan silber lackiert, salzwasserbeständig
Betriebsdruck: Heizungsseitig 10 bar, Badewasserseitig 3 bar
Bauart:
Außenmantel mit eingeschweißter Rohrschlange
und Tauchhülse zur Aufnahme des Temperaturfühlers.
Interne eingebaute Wasserumleitung zur optimalen Erwärmung
des Badewassers.
Beheizung:
Die Beheizung des Wärmetauschers erfolgt ja nach Typ über ein
Zentral- oder Niedertemperaturheizsystem. Heizleistung in kW bei
90° Vorlauftemperatur.
|
Bezeichnung |
Wasser |
Heizung |
Art. Nr. |
UVP* € |
|
TWT 35, 42 kW Titan |
1 ½“ AG |
¾“ AG |
G 540.400.260 |
879,00 € |
|
TWT 65, 76 kW Titan |
1 ½“ AG |
1“ AG |
G 540.400.270 |
1.279,00 € |
|
TWT 93, 105 kW Titan |
2“ AG |
1“ AG |
G 540.400.271 |
1.959,00 € |

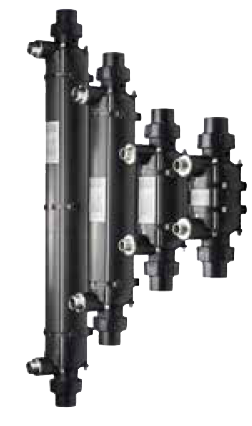

Wärmetauscher mit Kunststoffgehäuse
Kunststoffwärmetauscher V4A
Gehäuse aus glasfaserverstärktem Kunststoff, Heizschlange aus Edelstahl V4A
max. Temperatur: 90°C, max. Druck primär 6 bar, sekundär 2,5 bar,
schwimmbadseitige Anschlussverschraubung d = 50 mm,
heizungsseitige Anschlussmuffe. Heizleistung in kW bei 90° Vorlauftemperatur.
|
Bezeichnung |
Wasser |
Heizung |
Art. Nr. |
UVP* € |
|
KWT-VA, 28 kW |
50 mm |
¾“ AG |
C 530.500.049 |
289,95 € |
|
KWT-VA, 46 kW |
50 mm |
¾“ AG |
C 530.500.050 |
349,95 € |
|
KWT-VA, 85 kW |
50 mm |
1“ AG |
C 530.500.051 |
549,00 € |
|
KWT-VA, 108 kW |
50 mm |
1“ AG |
C 530.500.048 |
899,00 € |
Kunststoffwärmetauscher Titan
Gehäuse aus glasfaserverstärktem Kunststoff, Heizschlange aus Titan.
max. Temperatur: 90°C, max. Druck primär 6 bar, sekundär 2,5 bar,
schwimmbadseitige Anschlussverschraubung d = 50 mm,
heizungsseitige Anschlussmuffe. Heizleistung in kW bei 90° Vorlauftemperatur.
|
Bezeichnung |
Wasser |
Heizung |
Art. Nr. |
UVP* € |
|
KWT-TI, 28 kW |
mm |
¾“ AG |
G 530.500.054 |
479,95 € |
|
KWT-TI, 46 kW |
mm |
¾“ AG |
G 530.500.052 |
549,00 € |
|
KWT-TI, 85 kW |
mm |
1“ AG |
G 530.500.053 |
899,00 € |
|
KWT-TI, 108 kW |
mm |
1“ AG |
G 530.500.055 |
1.199,00 € |
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
Halterung Edelstahl Stück Ø 125 mm für HWT und TWT 35/65 sowie NWT und SHWT |
530.500.006 |
19,95 € |
|
Übergangsverschraubung PVC/V4A 50 x 1½“ IG (Stück) zum Anschluss des Wärmetauschers 2 Stück erforderlich |
H 540.900.042 |
49,95 € |
|
Übergangsverschraubung PVC/V4A 50 x 1½“ AG (Stück) zum Anschluss des Wärmetauschers 2 Stück erforderlich |
H 540.900.043 |
49,95 € |
|
Gummischlauchmontagesatz D50 D63 |
540.400.300 540.400.310 |
21,95 € 32,95 € |
Plattenwärmetauscher gelötet
Diese Plattenwärmetauscher sind zur Erwärmung von Badewasser durch Warmwasser be-
stimmt. Dank der großen Austauschfläche sind sie hervorragend geeignet für Niedertempera-
tur-Heizsysteme wie z.B. Solaranlagen, geothermische Anlagen, Wärmepumpen und ähnliche
alternative und innovative Heizsysteme.
|
Bezeichnung |
Wasser |
Heizung |
Art. Nr. |
UVP* € |
|
Plattenwärmetauscher PWT 30 106 x 306 x 45 mm 14 Platten, Fläche: 3.100 cm² 30 kW Leistung bei 55 °C |
1“ |
¾“ |
C 530.500.060 |
399,95 € |
|
Isolierung Polyurethan für PWT 30 |
|
|
C 530.500.063 |
89,95 € |
|
Plattenwärmetauscher PWT 50 124 x 304 x 60 mm 20 Platten, Fläche: 5.400 cm² 50 kW Leistung bei 55 °C |
1 1/4“ |
1“ |
C 530.500.061 |
459,95 € |
|
Isolierung Polyurethan für PWT 50 |
|
|
C 530.500.064 |
89,95 € |
|
Plattenwärmetauscher PWT 75 124 x 304 x 102 mm 38 Platten, Fläche: 10.800 cm² 75 kW Leistung bei 55 °C |
1“ |
¾“ |
C 530.500.062 |
719,00 € |
|
Isolierung Polyurethan für PWT 75 |
|
|
C 530.500.065 |
89,95 € |

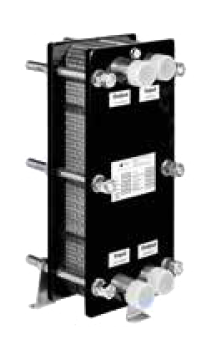

Plattenwärmetauscher geschraubt
Diese Plattenwärmetauscher sind zur Erwärmung von Badewasser durch Warmwasser bestimmt. Dank der großen Austauschfläche sind sie hervorragend geeignet für Niedertempera-
tur- Heizsysteme wie z.B. Solaranlagen, geothermische Anlagen, Wärmepumpen und ähnliche
alternative und innovative Heizsysteme.
|
Bezeichnung |
Pool |
Heizung |
Art. Nr. |
UVP* € |
|
Plattenwärmetauscher G-PWT VA 30 200 x 460 x 110 mm 9 Platten, Fläche: 2.900 cm² 32 kW Leistung bei 55 °C |
42 x 1 1/4“ |
1 1/4“ 50 x 40 |
C 530.500.070 |
999,00 € |
|
Plattenwärmetauscher G-PWT 30 T wie oben jedoch Ausführung Titan |
42 x 1 1/4“ |
1 1/4“ 50 x 40 |
C 530.500.071 |
1.399,00 € |
|
Plattenwärmetauscher G-PWT VA 50 200 x 460 x 110 mm 13 Platten, Fläche: 4.500 cm² 55 kW Leistung bei 55 °C |
42 x 1 1/4“ |
1 1/4“ 50 x 40 |
C 530.500.072 |
1.129,00 € |
|
Plattenwärmetauscher G-PWT 50 T wie oben jedoch Ausführung Titan |
42 x 1 1/4“ |
1 1/4“ 50 x 40 |
C 530.500.073 |
1.799,00 € |
|
Plattenwärmetauscher G-PWT VA 70 200 x 460 x 110 mm 17 Platten, Fläche: 6.200 cm² 75 kW Leistung bei 55 °C |
42 x 1 1/4“ |
1 1/4“ 50 x 40 |
C 530.500.074 |
1.279,00 € |
|
Plattenwärmetauscher G-PWT 70 T wie oben jedoch Ausführung Titan |
42 x 1 1/4“ |
1 1/4“ 50 x 40 |
C 530.500.075 |
2.199,00 € |
Elektrowärmetauscher
Gehäuse V4A elektropoliert, Heizstab Incoloy 825,
mit Regelthermostat 0-40°C, Sicherheitsthermostat 55°C
+ Strömungswächter min. 3000 l/h sowie Wandhalterung aus Kunststoff,
Betriebsdruck: max. 3 bar
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
3 kW, 230/400 V |
C 530.502.070 |
529,00 € |
|
6 kW, 230/400 V |
C 530.502.071 |
549,00 € |
|
9 kW/400 V |
C 530.502.072 |
559,00 € |
|
12 kW/400 V |
C 530.502.073 |
569,00 € |
|
15 kW/400 V |
C 530.502.074 |
579,00 € |
|
18 kW/400 V |
C 530.502.075 |
599,00 € |
wie oben beschrieben jedoch Volltitan (für Becken mit Salzwasserelektrolyse)
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
3 kW/400 V |
G 530.502.077 |
759,00 € |
|
6 kW/400 V |
G 530.502.078 |
769,00 € |
|
9 kW/400 V |
G 530.502.079 |
819,00 € |
|
12 kW/400 V |
G 530.502.080 |
829,00 € |
|
18 kW/400 V |
G 530.502.081 |
929,00 € |
|
Schaltkasten für Wärmetauscher bis 12 KW |
C 540.201.821 |
179,95 € |
|
Schaltkasten für Wärmetauscher bis 18 KW |
C 540.201.822 |
269,95 € |
Wärmepumpe INVERTER
- 3 Betriebsmodi:
– Boost Mode für schnelle Aufheizung
– Smart-Silent-Mode STUFENLOS GEREGELT
für höchste Effizienz
– Eco Mode für höchste Wirtschaftlichkeit - ABS-Gehäuse verstärkt, UV-beständig
- Betriebsbereich –15°C bis +35°C
(Kompressorölwannen- und Bodenpanelheizung) - Heiz- und Kühlmodus
- Titan-Wärmetauscher
- Elektronisches Expansionsventil für optimale
Effizienz - Um 30-40% verbesserter COP-Wert
- Keine Spannungsspitzen beim Start (Soft starter)
- Verdampfer mit „Blue Fin Technologie“
- Äußerst niedriger Geräuschpegel
- 10 Jahre Garantie auf den Titan-Wärmetauscher
- 3 Jahre Infinity plus Garantie
|
Technische Daten Heizleistung bei Luft 28°C / Wasser 28°C / Luftfeuchtigkeit 80% |
Serenity S Serenity M Serenity XM |
||
|
Heizleistung im BOOST-Modus |
11,5-9,9 KW |
17,5-16,4 KW |
21,8-19,6 KW |
|
Heizleistung im SMART-SILENT-Modus |
11,5-2,8 KW |
17,5-4,4 KW |
21,8-4,8 KW |
|
Heizleistung im ECO-Modus |
6,4-2,9 KW |
9,9-4,4 KW |
12,6-4,8 KW |
|
COP im BOOST-Modus |
6,4-5,7 |
6,4-5,8 |
6,1-5,4 |
|
COP im SMART-SILENT-Modus |
15,2-5,7 |
16,2-5,8 |
15,5-5,4 |
|
COP im ECO-Modus |
15,2-8,1 |
16,2-8,5 |
15,5-8,3 |
|
Heizleistung bei Luft 15°C / Wasser 26°C / Luftfeuchtigkeit 70% |
|
||
|
Heizleistung im BOOST-Modus |
9,3-8,2 KW |
13,4-11,8 KW |
16,6-14,9 KW |
|
Heizleistung im SMART-SILENT-Modus |
9,3-2,3 KW |
13,4-3,0 KW |
16,6-3,8 KW |
|
Heizleistung im ECO-Modus |
5,2-2,3 KW |
7,2-3,0 KW |
9,8-3,8 KW |
|
COP im BOOST-Modus |
5-4,3 |
5-4,2 |
5,1-4,3 |
|
COP im SMART-SILENT-Modus |
8,3-4,3 |
8,2-4,2 |
8,1-4,3 |
|
COP im ECO-Modus |
8,3-5,8 |
8,2-6,4 |
8,1-5,6 |
|
Geräuschpegel (10m) im ECO-Modus |
24 dB(a) |
25 dB(a) |
25 dB(a) |
|
Stromspannung |
230 V / 50 Hz |
||
|
minimaler Wasserfluss |
5 m³/h |
5 m³/h |
7 m³/h |
|
Abmessungen Gerät / verpackt (mm) |
1117 x 475 x 698 / 1160 x 500 x 860 |
||
|
Gewicht netto / brutto verpackt |
55 / 68 kg |
62 / 73 kg |
78 / 90 kg |
|
Bezeichnung für Beckengröße bis |
Art. Nr. |
UVP* € |
|
|
Serenity S - 230 V |
65 m³ |
G 530.450.132 |
3.999,00 € |
|
Serenity M - 230 V |
85 m³ |
G 530.450.130 |
4.799,00 € |
|
Serenity XM - 230 V
|
110 m³ |
G 530.450.131 |
5.799,00 € |
|
Wandhalterung mit 8 m Verlängerungskabel für Bediendisplay |
S 889.000.135 |
129,95 € |
|
Frachtpauschale innerhalb Deutschland (Festland) bei Einzelversand |
|
59,95 € |
Wärmepumpen
- ABS-Gehäuse UV-stabil
- arbeitet ab -15°C
- Niedrigtemperatursystem mit Kompressor-
ölwannenheizung - Heiz- und Kühlmodus
- Abtauautomatik im Umkehrzyklus
- Verdampfer mit „Blue Fin Technologie“
- Elektronisches Expansionsventil
- Hervorragende Isolierung.
einer der geringsten Geräuschpegel am Markt - Zertifiziert durch TÜV Süd
(Geräuschpegel und Heizleistung) - abnehmbares Bediendisplay (ohne Kabel)
- 3 Jahre Infinity plus Garantie
- 10 Jahre Garantie auf den Titan-Wärmetauscher
- NEU: Wifi-Modul Polyconnect Lite (optional)
|
Technische Daten |
HNP 6.1 HPN 8.1 |
HPN 10.1 HPN 12.1 |
HPN 15.1 |
||
|
Abmessungen (cm) |
93,6 x 32,2 x 57,0 |
100,6 x 34,4 x 62,8 |
102,5 x 41,5 x 75,4 |
||
|
Gewicht |
55 kg |
57 kg |
70 kg |
90 kg |
115 kg |
|
Wärmeleistung bei Luft 27°, Wasser 27° |
5,9 kW COP 4,6 |
8,7 kW COP 5,0 |
11,0 kW COP 5,1 |
13,5 kW COP 5,4 |
15,1 kW COP 5,2 |
|
Wärmeleistung bei Luft 15°, Wasser 24° |
4,5 kW COP 4,2 |
6,5 kW COP 4,3 |
8,8 kW COP 4,3 |
10,1 kW COP 4,4 |
12,0 kW COP 4,25 |
|
Stromspannung |
|
230 V / 50 Hz |
|
||
|
minimaler Wasserfluss |
4 m³/h |
4 m³/h |
5 m³/h |
5 m³/h |
5 m³/h |
|
Geräuschpegel bei 10 m |
33 dB(a) |
33 dB(a) |
34 dB(a) |
34 dB(a) |
34 dB(a) |
|
Bezeichnung |
Art. Nr. |
UVP* € |
|
|
Master 10 - 230 V |
für Becken bis 50 m³ |
G 530.450.118 |
2.999,00 € |
|
Master 15 - 230 V |
für Becken bis 75 m³ |
G 530.450.119 |
4.399,00 € |
|
Master 18- 230 V |
für Becken bis 90 m³ |
G 530.450.117 |
4.999,00 € |
|
Master 26 - 400 V |
für Becken bis 110 m³ |
G 530.450.120 |
5.999,00 € |
|
Master 36 - 400 V |
für Becken bis 180 m³ |
G 530.450.121 |
9.999,00 € |
|
Wifi-Modul Polyconnect Lite (optional) zum Abrufen und Ändern der Einstellungen sowie zum Steuern der Wärmepumpe via App |
G 889.000.136 |
99,95 € |
|
|
Wandhalterung mit 8 m Verlängerungskabel für Bediendisplay |
S 889.000.109 |
129,95 € |
|
|
Frachtpauschale innerhalb Deutschland (Festland) bei Einzelversand |
|
59,95 € |
|
Wärmepumpen
- ABS-Gehäuse verstärkt, UV-beständig
- kompakte, stabile Ausführung
- Titan-Wärmetauscher
- Abtauautomatik durch Umkehrzyklus
- arbeitet ab 0°C
- Service-Hotline
- COP um die 5 (500 % Effizienz)
- Heiz- und Kühlmodus
- Verdampfer mit „Blue Fin Technologie“,
Hydrophobe Beschichtung zur Verbesserung
der Enteisung und zum besseren Schutz vor
Korrosion - Kühlflüssigkeit R410a; umweltfreundlich
- abnehmbares Bediendisplay (ohne Kabel)
- verringerter Geräuschpegel durch serienmäßige
akustische Isolation - 3 Jahre Infinity plus Garantie
- 10 Jahre Garantie auf den Titan-Wärmetauscher
n NEU: Wifi-Modul Polyconnect Lite (optional)
Wärmepumpen Basic
- Metallgehäuse
- arbeitet ab 3 °C
- Wärmetauscher aus Titan
- Abtauautomatik durch Umkehrzyklus
- Kühlflüssigkeit R410a; umweltfreundlich
- Heiz- und Kühlmodus
- Verdampfer mit „Blue Fin Technologie“, Hydro-
phobe Beschichtung zur Verbesserung der
Enteisung und zum besseren Schutz vor
Korrosion - geringer Geräuschpegel
- abnehmbares Bediendisplay (ohne Kabel))
- 10 Jahre Garantie auf den Titan-Wärmetauscher
|
Modell |
Basic 4 |
Basic 6 |
Basic 8 |
Basic 10 |
|||
|
Abmessungen cm (BxTxH) |
65,5 x 41,5 x 55,5 |
65,5 x 41,5 x 65,5 |
93,5 x 28,6 x 54,5 |
101,1 x 34,4 x 61,6 |
|||
|
Gewicht |
36 kg |
43 kg |
50 kg |
70 kg |
|||
|
Wärmeleistung bei Luft 27°, Wasser 27 ° |
3,8 kW COP 4,6 |
5,2 kW COP 4,6 |
8,7 kW COP 5,0 |
11,0 kW COP 5,1 |
|||
|
Wärmeleistung bei Luft 15 °, Wasser 24 ° |
2,9 kW COP 3,8 |
3,9 kW COP 4,0 |
6,5 kW COP 4,3 |
8,8 kW COP 4,3 |
|||
|
Leistungsaufnahme bei Luft 15 °, Wasser 24 ° |
800 W |
1.000 W |
1.500 W |
2.000 W |
|||
|
Minimaler Durchfluss |
3 m³/h |
3 m³/h |
4 m³/h |
5 m³/h |
|||
|
Geräuschpegel bei 1m |
53 dB(a) |
54 dB(a) |
51 dB(a) |
51 dB(a) |
|||
|
Geräuschpegel bei 10 m |
33 dB(a) |
34 dB(a) |
34 dB(a) |
34 dB(a) |
|||
|
Bezeichnung |
für Beckengröße bis |
Art. Nr. |
UVP* € |
||||
|
Wärmepumpe Basic 4 - 230 V |
20 m³ |
G 530.450.113 |
999,00 € |
||||
|
Wärmepumpe Basic 6 - 230 V |
30 m³ |
G 530.450.114 |
1.199,00 € |
||||
|
Wärmepumpe Basic 8 - 230 V |
45 m³ |
G 530.450.115 |
1.499,00 € |
||||
|
Wärmepumpe Basic 10 - 230 V |
60 m³ |
G 530.450.116 |
1.899,00 € |
||||
|
Wandhalterung mit 8 m Verlängerungskabel für Bediendisplay |
S 889.000.069 |
129,95 € |
|||||
|
Frachtpauschale innerhalb Deutschland (Festland) bei Einzelversand |
|
59,95 € |
|||||
